DY系列水力測功器
本廠在消化吸收國外先進的測試技術后，開發出針對中小功率的DY50型水力測功器產品，該測功器適用于測試功率50kw、制動力矩200Nm以下的動力機，其各項指標達到國內先進水平。

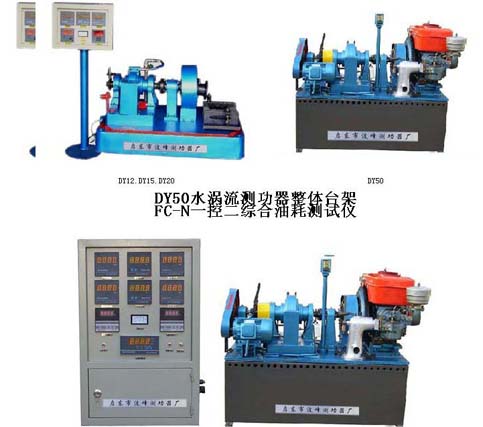

DY50型水力測功器采用閘閥控制，通過改變閘閥的開度來改變吸收功率的大小，以控制進水為主，控制排水為輔的操作方式，可手動操作閘閥手柄，也可電動控制進水量，根據用戶要求進行選擇。該型測功器具有制動力矩大、操作方便、穩定可靠，改變工況所需時間極短的特點，其轉速、扭矩、功率可數顯，能實現遠距離操縱，也可隨機手動控制。DY50型水力測功器整體臺架可配備循環水箱，不需再建高位水箱，減少了前期工作量，又節約了水源。
DY50型水力測功器通用于195、110、1105、1110、1115、1120、1125、1130等單缸機，也通用于170F、178F、186F風冷式發動機（關于水冷式R165、R170、R175、R180發動機及152、168汽油機根據用戶需要，可另行配上我廠燈籠式聯軸器或三爪聯軸器及固定裝置，即可測試使用），同時還適用于在測試范圍內的兩缸機。
技術規范：
1、最大吸收功率：50kw
2、扭矩測量精度：≤±0.2%FS
3、測速精度：≤±0.05%FS
4、主軸最高轉速：6000r/min
5、主軸旋轉轉方向：雙向
6、制動力測定范圍：0～210N
7、最大制動力矩:200Nm
8、最大耗水量：1000l/h
9、允許最高排水溫度：70℃
10、主軸長度：500mm
11、主軸中心至底座下底面距離：284mm
12、測功器外形尺寸（長×寬×高）：680×560×480mm
13、底座外形尺寸（長×寬×高）：620×390×85mm
14、地腳螺孔位置：570×340mm
15、整機重量：170kg
16、轉動慣量：0.042kg m2

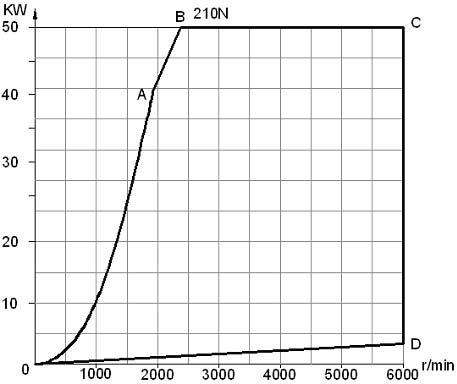

特性曲線：
|
